項目背景
上海文廣互動電視有限公司（SiTV）成立于2001年12月31日，是上海文廣新聞傳媒集團（SMG）旗下從事數字電視和視頻點播業務的經營實體，是中國目前規模******的有線數字付費頻道集成運營平臺、數字電視頻道運營商及多媒體內容體提供商和服務商。2003年8月，上海文廣互動電視有限公司通過了ISO9001質量管理體系認證。
上海文廣互動電視有限公司秉承“開放、合作、共贏”的理念，本著“內容超級、服務互動”的宗旨，與數字電視產業鏈各方形成合力，共同拓展市場空間，推進數字電視發展。截至2006年底，SiTV全國數字付費頻道集成運營平臺播出數字節目超過100,000小時節目，集成全國數字付費電視頻道21套，通過衛星傳輸到全國120多個城市的有線電視網絡(luò )，在全國有線電視用戶中覆蓋率超過70%，并開通了中國首個公共媒體專業客戶服務呼叫中心。
作為中國數字媒體業界最具影響力的品牌之一，上海文廣互動電視有限公司謀求打造全國一流的數字媒體集成、分發和服務平臺，為中國數字媒體產業發展發揮重要作用。
項目需求
此次建設的SITV 全公司非編制作網絡(luò )系統，要求是一個具有衛星信號收錄、素材上下載、資源共享、文稿編輯、視音頻制作、審片、演播室播出全數字化新聞非編網絡(luò )系統，并同時提供靈活的工作流程管理及調整的模式。該系統以網絡(luò )為紐帶，通過新聞平臺對于資源的統一調配管理，提高新聞節目采、編、播的效率。系統設計和設備規格應符合標清數字電視廣播規范。系統可支持標清多種主流格式編輯；支持上海SMG電視臺的節目收錄和交換，支持新聞素材的遠程網絡(luò )傳輸，文稿系統應與視音頻制作編輯系統有機結合；文稿系統與各通訊社、互聯網站有良好接口；存儲系統有極高的安全穩定性；新聞播出服務器（或工作站）有完善的備份措施； 新聞非編網絡(luò )系統將支持新聞業務，為至少2個新聞演播室，多個欄目提供制作和播出平臺，并能為新媒體的發布提供內容信息。
存儲系統是基礎硬件平臺非常重要的組成部分，SITV全公司非編制作網絡(luò )系統在整體設計上以在線存儲為核心構成系統的存儲體系。兩臺中央在線主存儲設備采用DFT GS6998存儲系統，兩個控制器上配置8個FC主機通道分別連接在核心光纖交換機上，系統中各個站點走任意一個FC通道都可以訪問到存儲系統，系統都不會(huì )引起單點故障，這樣就******程度地保證了系統業務不間斷運行，具有非常高的可靠性。存儲規劃
本次設計為系統配置了SITV全公司非編制作網絡(luò )系統高性能在線磁盤陣列，存儲配置了750GB的SATA硬盤48塊，采用10+1+1方式，共4組，40塊數據盤，4塊校驗盤，并配置4塊熱備盤，有效實際存儲容量24TB。
下圖表示了設計中對存儲的容量劃分應用模式之一：
（存儲容量劃分示意圖）
根據系統需求，從考慮系統安全性角度出發，存儲容量分配如下：
1 .在存儲中劃分8.3TB的存儲容量，作為節目制作、編輯的區域，能夠滿足10天的節目/素材存儲需求，并采用完全鏡像的方式，以保證系統的安全性。即，當任意1套存儲出現故障時，都不影響節目制作。
2 .在存儲中劃分2TB的存儲容量，作為收錄素材/節節目的存儲區域，能夠滿足10天的收錄節目/素材存儲需求，并采用完全鏡像的方式，以保證系統的安全性。即，當任意1套存儲出現故障時，都不影響節目收錄。
3 .考慮到非編成品節目以及使用頻率高的素材對存儲帶寬的壓力較大，將在存儲（FC盤）上劃出4 TB的存儲空間，用于支持節目制作的擴展存儲以及節目/素材調用。
解決方案

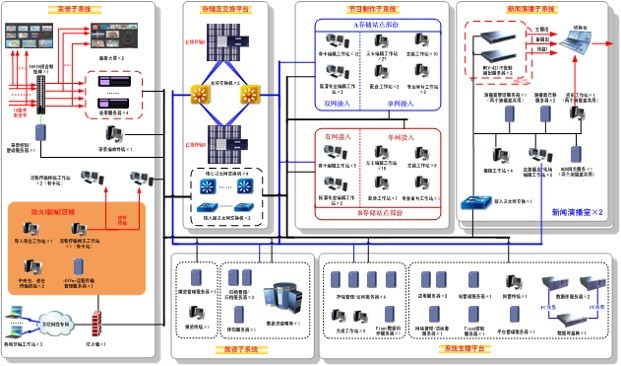

如圖所示，系統采用FC光纖網和千兆以太網作為基礎網絡(luò )，系統中主要的服務器、工作站采用靈活的接入方式。其中，存儲管理/訪問服務器（MDC/MDS）等都采用雙網接入。收錄服務器、合成工作站、遷移服務器、文稿工作站、審片工作站、專業精編工作站等采用單網。
在邏輯結構上新聞非編制作網絡(luò )系統的基礎網絡(luò )平臺承擔了系統的核心數據交換，本系統中所有的核心設備也部署在基礎網絡(luò )平臺中。系統中工作站服務器等分別接入兩臺中心交換機，而存儲管理/訪問服務器在接入中心交換機的同時再接入FC交換機，這樣，系統中重要服務器/工作站都能通過任意鏈路訪問到數據庫服務器、中心存儲等核心設備，編輯制作子系統由于站點分布的位置不同，采用靈活的部署方式，但是在邏輯上通過以太網通路、FC光纖連接成為一個整體。
實施效果
SITV 全公司非編制作網絡(luò )系統建設完成后，存儲系統將承擔數字電視咨詢類節目的制作與播出任務，它以非編制作業務流程為主線，實現素材采集、剪輯制作、文稿編輯、播出分發等功能，涵蓋上載、剪輯、文稿、審片、播出、歸檔等工作流程。該數字電視網可提供標準規范接口實現與全臺網業務的互聯互通，與衛星收錄、編輯制作、播出系統之間具有快速互聯通道，為電視節目制播提供一個數字化、智能化、自動化安全可靠的存儲技術平臺。
